~~讓舊電腦的電源供應器找回生命的第二春~~
說明
特色
- 愛地球,舊電腦的電源供應器回收再利用
- 具有開關,讓電源供應器能獨立供電運作
- 多樣化的電源供應:+3.3V、±5V、+10V、±12V、+24V
本電源供應器使用已淘汰的電腦用電源供應器製作,可獨立供電,並提供多組電源,供實驗開發使用。
此次電源供應器DIY並非在計劃內,平時做實驗的電源都是使用高職考工業電子丙級時的電源供應器 (可調0~30V/1A),內部零件部份都已經老化變黑了,擔心那一天它突然掛了,剛好腳邊有台舊電腦拆下來的電源供應器,就趁著這個機會讓它重新找回被利用的價值,相信對於喜歡DIY一族應該有幫助。
設計
外觀設計
目前此電源供應器的設計打算採立姿,這樣比較不會佔桌面空間,並在其上面安裝我們自製的控制面板,將電源供應器的電源拉到控制面板後的ATX母座,控制面板內部則用電線將各種電壓拉回到面板上,方便我們各種電壓的取用。另外,也可以在電源供應器底部裝上 4 顆腳墊,作為止滑用。
ATX 腳位
當電源供應器接上AC110V電源後,無法立刻開機供電,必須將PS_ON# 點和任一個COM 點短路才會開機 (風扇會運轉),且必須是持續短路,若斷開後則立刻斷電。因此,我們的電源供應器將此 PS_ON# 及任一個 COM 點各拉一條線到面板開關,即可控制電源供應器開機及關機。
在實際製作前,可先測試電源供應器是否能正常使用。
電源供應器的ATX插頭是使用5016母端頭
所以20P空中接頭母座,必須使用5016公接頭才能正確和電源供應器連接
零件表
名稱 | 規格 | 數量 | 備註 |
1. 博士端子 (紅色) | 3 | 正電源供電 | |
2. 博士端子 (綠色) | 2 | 負電源供電 | |
3. 博士端子 (黑色) | 3 | GND | |
4. 電源開關 | 2P2段洛可開關 | 1 | |
5. 12V電源指示燈 (綠) | 1 | ||
6. 20P空中接頭母座 | G18-20P空中接頭5016 20母 | 1 | 依實際PIN腳選擇 |
7. 空中接頭接頭端子(公) | G19 5016空中接頭公端 | 7 | |
8. PVC絕緣電子線 | 20AWG (2A) | 可剪拆舊電腦的線 | |
9. 塑膠外殼 | 145 x 85 x 50 mm (長x寬x高) | 1 | |
10. 腳墊 | 4 | 止滑用 |
工具
名稱 | 規格 | 備註 |
1. 尖嘴鉗 | ||
2. 斜口鉗 | ||
3. 焊接工具 | ||

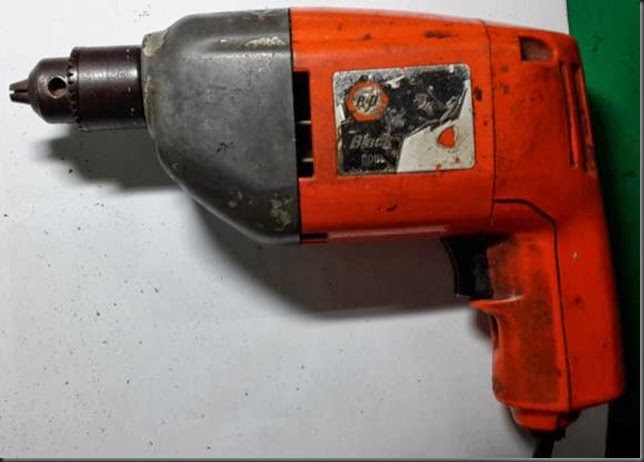

4. 鑽孔機 |
製作
面板製作
1. 安排各零件位置,使用 Word 繪製,並列印1比1大小
2. 面板要鑽孔的部份挖掉,並使用奇異筆描到外殼上
3. 使用鑽孔機挖洞 (哈~~技術不好,挖得有點醜 = =|||)
* 鑽孔建議分兩次,第一次鑽小孔做中位定位,第二次再以實際尺寸鑽,位置比較不會跑掉
* 挖零件孔時要邊修邊試裝零件,別像我猴急想一次到定位 (背板的洞被我修過頭)
安裝零件
1. 裝「博士端子」
* 博士端子附的焊片要拆90度,一來避免和鄰兵短路,另一個是方便焊接
2. 裝「12V 電源指示燈」
指示燈內已附有限流電阻,可以直接拿來使用,不需再接電阻。
3. 裝「電源開關」
4. 製作「空中接頭的端子線」
因為杜邦頭壓接鉗要上千元 (好貴喔~),所以只好用比較陽春的方式製作,先以尖嘴鉗將兩邊小鐵片向內折,再以附有端子壓接的鉗子壓接,最後補上焊錫避免導線脫落。

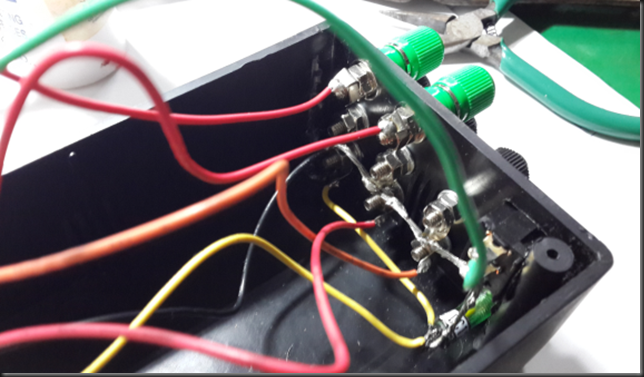

控制盒內部接線
1. 連接面板到ATX母座的連接線
測試
1. 在上電前,先以電表測試各接點間是否有短路
2. 插上電源供應器ATX接頭,開啟面板的電源,面板的燈要亮,電源供應器的風扇要運轉
3. 使用電表DC檔,量測各電壓是否正確
電壓 | 紅棒 | 黑棒 |
+3.3V | 博士(+3.3V) | GND |
+5V | 博士(+5V) | GND |
-5V | GND | 博士(-5V) |
+12V | 博士(+12V) | GND |
-12V | GND | 博士(-12V) |
可免測
+10V | 博士(+5V) | 博士(-5V) |
+24V | 博士(+12V) | 博士(-12V) |
收尾
1. 使用束線帶整線
2. 鎖上底板
3. 底板黏貼泡綿雙面膠,固定在電源供應器上
4. 電源供應器貼上止滑腳墊
